蜜桃精品一区二区三区视频,无码制服丝袜中文字幕,亚洲经典在线中文字幕,欧美成人一级,日本亚洲成人中文字幕,大桥未久亚洲无av码在线,精品久久久久久久无码人妻热,业余 自由 性别 成熟偷窥

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)

來源:精細化工 瀏覽 495 次 發布時間:2025-03-05

2.6接觸角分析

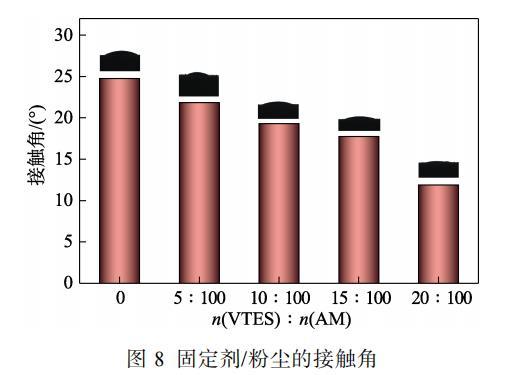

固定劑與粉塵的接觸角能非常直觀地體現固定劑對粉塵的潤濕能力,測定不同單體比例的共聚物水溶液與PTI-A2粉塵的接觸角,結果如圖8所示。


由圖8可知,共聚物水溶液與PTI-A2粉塵的接觸角均<90°,隨著VTES用量的增大,固定劑與PTI-A2粉塵片的接觸角逐漸減小。當n(VTES)∶n(AM)由0增加到20∶100時,接觸角從24.8°降低至11.9°,主要是因為VTES用量的增加賦予了共聚物水溶液更低的表面張力,而PTI-A2粉塵具有較高的表面張力,因而接觸角越來越小。固定劑與粉塵片的接觸角越小,表明固定劑能更好地潤濕氣溶膠粉塵顆粒,在空氣中固定劑與氣溶膠粉塵顆粒能更好地粘附。

圖8固定劑/粉塵的接觸角


2.7氣溶膠沉降固定性能分析

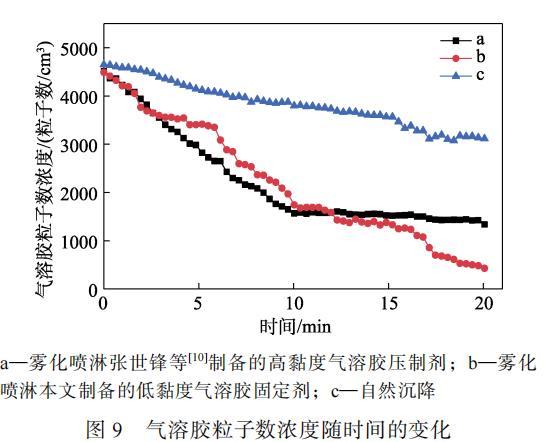

將張世鋒等制備的高黏度氣溶膠壓制劑(黏度2502 mPa·s)和本文制備的低黏度氣溶膠固定劑(選取PAM-b-PVTE-2配制成20%固含量,黏度7.2 mPa·s)進行霧化噴淋實驗,并對粒徑范圍在0.5~20μm的氣溶膠顆粒進行檢測,結果如圖9所示。

a—霧化噴淋張世鋒等制備的高黏度氣溶膠壓制劑;b—霧化噴淋本文制備的低黏度氣溶膠固定劑;c—自然沉降

圖9氣溶膠粒子數濃度隨時間的變化


由圖9可知,在自然沉降過程中,氣溶膠沉降速度較慢,自然沉降20 min時,氣溶膠粒子數濃度從4647.08粒子數/cm3降至3113.01粒子數/cm3,自然沉降率33.01%;霧化噴淋張世鋒等制備的氣溶膠壓制劑后,氣溶膠粒子數濃度在前10 min內急劇降低,從4508.5粒子數/cm3降低到了1566.2粒子數/cm3,10 min以后氣溶膠粒子數濃度下降趨勢逐漸平緩,20 min時降低到1338.31粒子數/cm3,沉降固定效率為70.32%;霧化噴淋本文制備的氣溶膠固定劑后,氣溶膠粒子數濃度在前2 min內快速降低,在2~18 min內氣溶膠粒子數濃度呈現先緩慢后快速的交替下降趨勢,這是由于氣溶膠壓制劑黏度較低,霧化噴淋后的液滴顆粒較小,霧化噴淋后先有一部分顆粒較大的液滴快速沉降,并在沉降過程中對氣溶膠粉塵顆粒進行粘附、捕捉,因此在霧化噴淋初始時,氣溶膠粒子數濃度先急劇降低;而顆粒較小的液滴仍然懸浮在空氣中,發生布朗運動,液滴逐漸與粉塵結合,發生沉降,一部分液滴與粉塵結合的液滴相互結合,由于重力作用迅速沉降,剩余液滴仍然懸浮在空氣中,繼續發生布朗運動,直至發生沉降。霧化噴淋氣溶膠壓制劑20 min時,氣溶膠粒子數濃度從最初的4787.44粒子數/cm3降至428.81粒子數/cm3,沉降固定效率為91.04%。預期可用作涉核環境下放射性氣溶膠沉降固定劑。


3結論


用RAFT法制備了PAM-b-PVTES兩親性嵌段共聚物,通過FTIR、1HNMR、GPC、DSC對共聚物的結構進行了表征。結果表明,該共聚物是嵌段結構。共聚物水溶液表面張力測試表明,VTES的引入能有效地降低共聚物水液的表面張力,從68.49 mN/m降低到40.44 mN/m,表面張力越小越易與氣溶膠粉塵顆粒粘附;隨著鏈轉移劑用量的減少,共聚物相對分子質量增加,共聚物水液的黏度也逐漸增加,從3.7 mPa·s升高到8.1 mPa·s。因此,通過控制鏈轉移劑的用量能達到控制共聚物水液黏度的目的;通過接觸角測試可知,接觸角均<90°,最低可達到11.9°,共聚物水溶液對粉塵具有較好的潤濕作用;氣溶膠沉降固定實驗表明,霧化噴淋低黏度氣溶膠固定劑對氣溶膠具有較好的壓制沉降性能,20 min時沉降固定效率為91.04%。使用RAFT法可制備得到低黏度、低表面張力的共聚物水溶液,其為便捷地控制和去除低濃度放射性氣溶膠粉塵顆粒提供了一種有效的手段。


氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(一)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(二)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(三)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)

主站蜘蛛池模板: 色五月丁香五月综合五月亚洲 | 亚洲综合图片区自拍区| 18禁成年免费无码国产| 久久五月丁香合缴情网| 97人妻无码一区二区精品免费| 18禁成年免费无码国产| 韩国午夜理伦三级在线观看| 亚洲精品无码av人在线观看国产| 国产男小鲜肉同志免费| 国内熟妇人妻色在线视频| 国产av国内精品jk制服| 成人无码嫩草影院| 99久久无码私人网站| 国产精品乱子伦xxxx裸| 麻豆国产96在线日韩麻豆| 人妻精品动漫h无码| 人妻精品动漫h无码网站| 亚洲春色cameltoe一区| 男人让女人爽的免费视频| 午夜福到在线a国产4 视频| 免费无码无遮挡裸体视频| 久久无码人妻影院| 天码人妻一区二区三区| 亚洲熟妇无码av在| 理论片午午伦夜理片2021| 鲁鲁网亚洲站内射污| 无码成人av在线一区二区| 欧美人成视频在线视频| 人人婷婷人人澡人人爽| 亚洲真人无码永久在线| 4438xx亚洲最大五色丁香 | 国产自偷在线拍精品热乐播av| 四虎国产精品永久免费地址| 无码少妇一区二区三区免费| 一本久道久久综合婷婷五月 | 久久婷婷五月综合色高清| 99久久久国产精品消防器材| 人妻精品久久无码专区精东影业| 亚洲精品久久久无码av片软件| 一本一道波多野结衣av中文| 午夜做受视频试看6次|
