合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 鼠李糖脂生物表面活性劑在液-固界面上的潤濕改性微觀機制研究（三）
> 鼠李糖脂生物表面活性劑在液-固界面上的潤濕改性微觀機制研究（二）
> 鼠李糖脂生物表面活性劑在液-固界面上的潤濕改性微觀機制研究（一）
> 熱毛細效應引起的表面張力梯度導致傾斜壁面上液膜干斑的出現（三）
> 熱毛細效應引起的表面張力梯度導致傾斜壁面上液膜干斑的出現（二）
> 熱毛細效應引起的表面張力梯度導致傾斜壁面上液膜干斑的出現（一）
> 低總濃度下實現"超低界面張力"與"高黏彈性乳狀液"的雙重突破
> 巖液作用后海陸過渡相頁巖表面張力變化研究
> 低表面張力解堵液體系適用于海上低壓氣井水侵傷害治理
> 不同比例墨水配制對量子點薄膜形貌的影響
鍍錫板與涂料的表面張力不匹配導致印鐵縮孔，怎么解決？
來源：《電鍍與精飾》 瀏覽 899 次 發布時間:2024-08-07
什么是印鐵？鐵皮印刷，簡稱印鐵，又稱為金屬版印刷，是一種將圖案或文字印刷到金屬片上的工藝。它起源于中國古代的冶金技術，并在民間工藝中得到廣泛應用。隨著時間的推移，鐵皮印刷逐漸演變成一種獨特而精細的藝術形式。在過去的幾個世紀中，鐵皮印刷在許多領域發揮著重要作用，如裝飾藝術品、禮品制作和文化傳承等。

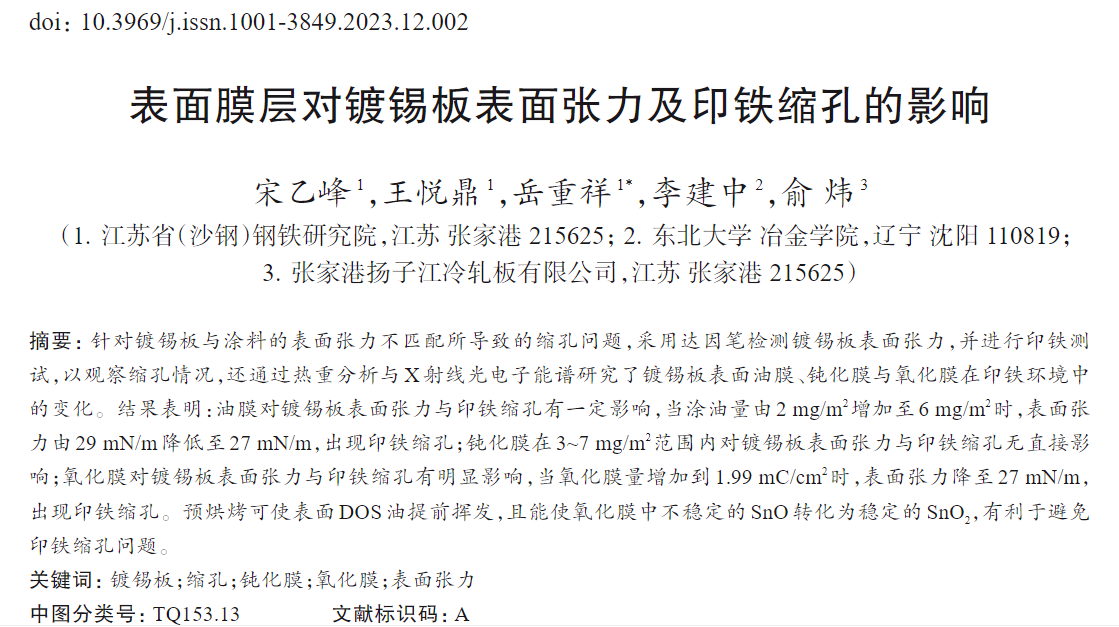

針對鍍錫板與涂料的表面張力不匹配所導致的縮孔問題，采用達因筆檢測鍍錫板表面張力，并進行印鐵測試，以觀察縮孔情況，還通過熱重分析與X射線光電子能譜研究了鍍錫板表面油膜、鈍化膜與氧化膜在印鐵環境中的變化。
結果表明：油膜對鍍錫板表面張力與印鐵縮孔有一定影響，當涂油量由2 mg/m2增加至6 mg/m2時，表面張力由29 mN/m降低至27 mN/m,出現印鐵縮孔；鈍化膜在3——7 mg/m2范圍內對鍍錫板表面張力與印鐵縮孔無直接影響；氧化膜對鍍錫板表面張力與印鐵縮孔有明顯影響，當氧化膜量增加到1.99 mC/cm2時，表面張力降至27 mN/m，出現印鐵縮孔。預烘烤可使表面DOS油提前揮發，且能使氧化膜中不穩定的SnO轉化為穩定的SnO2，有利于避免印鐵縮孔問題。
